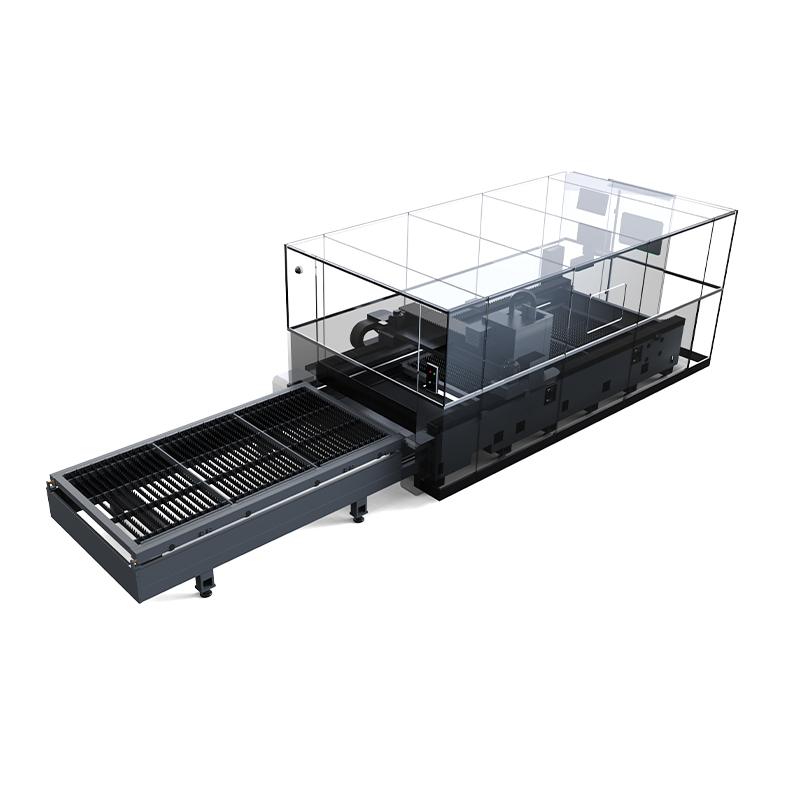

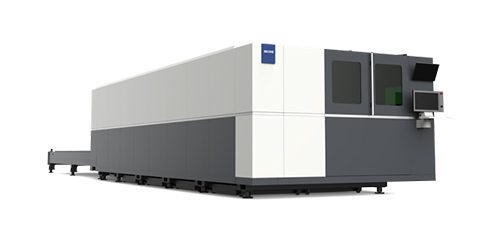

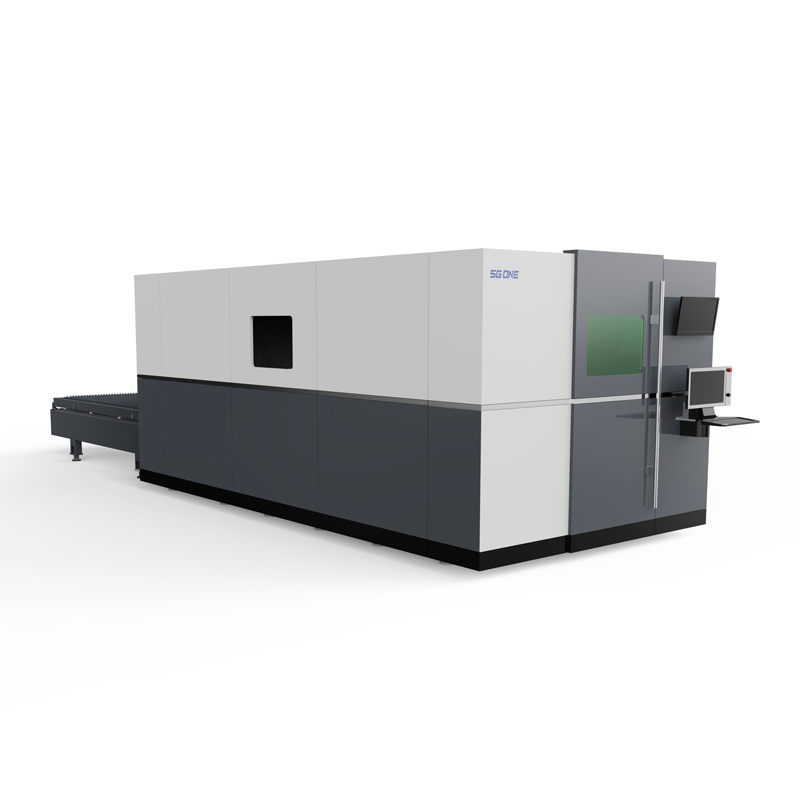

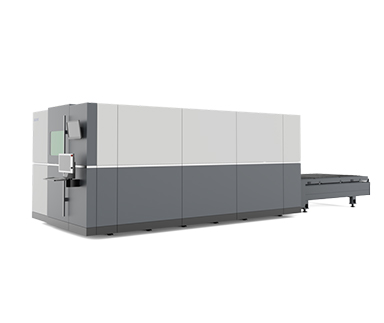

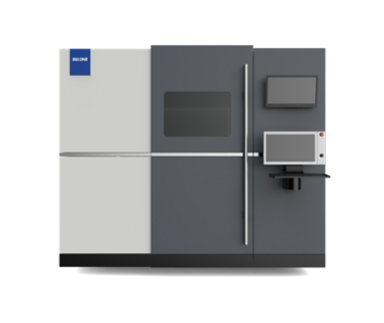

Серия GP 3015: Лазерный резак с поворотной платформой
Вся серия GP использует полую конструкцию станины, где лазер не передает тепло на полуполую структуру станины, что исключает зоны нагрева и деформации основной конструкции. Станок обладает высокой жесткостью, низкой резонансной частотой и увеличенным сроком службы.
Описание
маркер

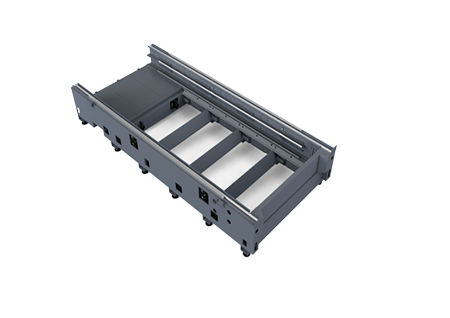

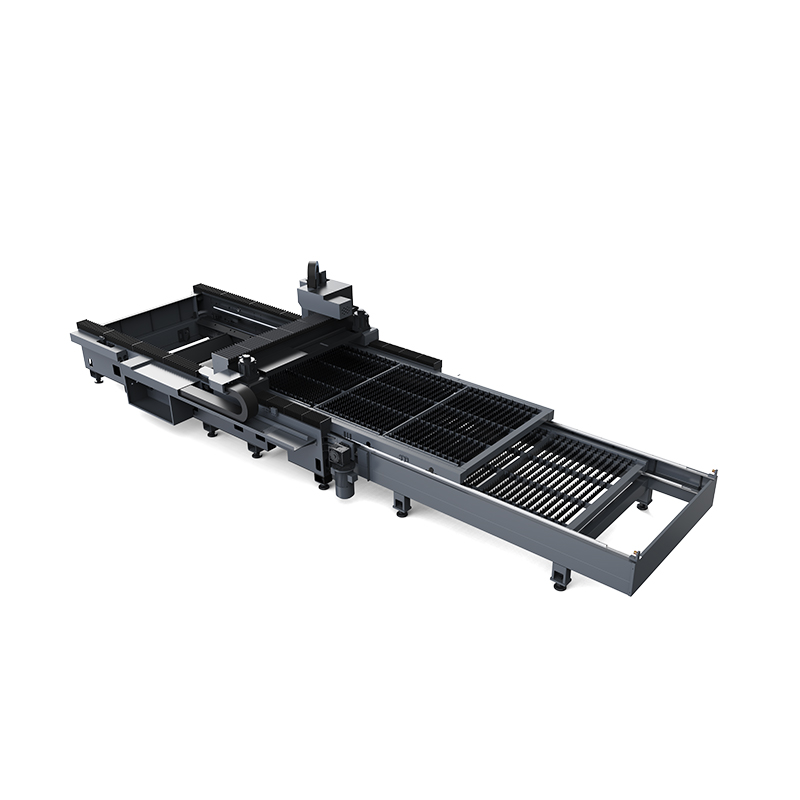

A. Конструкция станины
• Вся серия GP использует полую конструкцию станины, где лазер не передает тепло на полуполую структуру станины, что исключает зоны нагрева и деформации основной конструкции. Станок обладает высокой жесткостью, низкой резонансной частотой и увеличенным сроком службы.
• Серия GP высокой мощности поддерживает стабильную резку мощностью до 60 кВт.

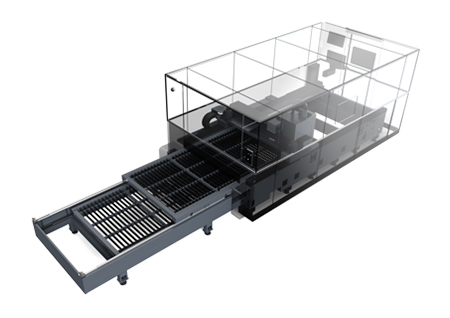

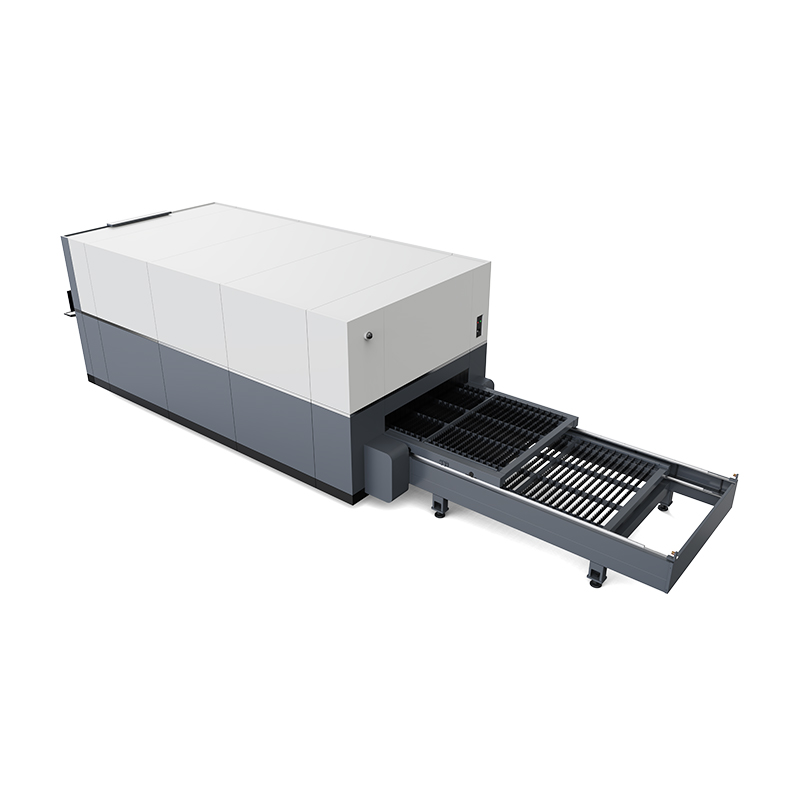

• Серия GP высокой мощности использует конструкцию с двумя двигателями и сменными столами, где оба рабочих стола могут полностью отводиться на вспомогательную станину, что облегчает удаление отходов и сбор мелких деталей внутри станка.

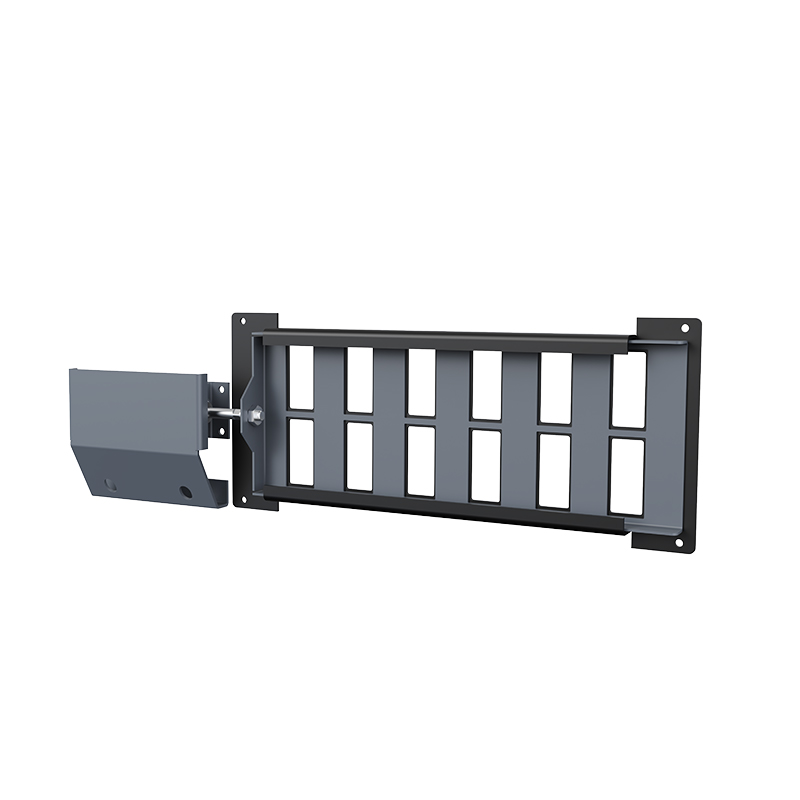

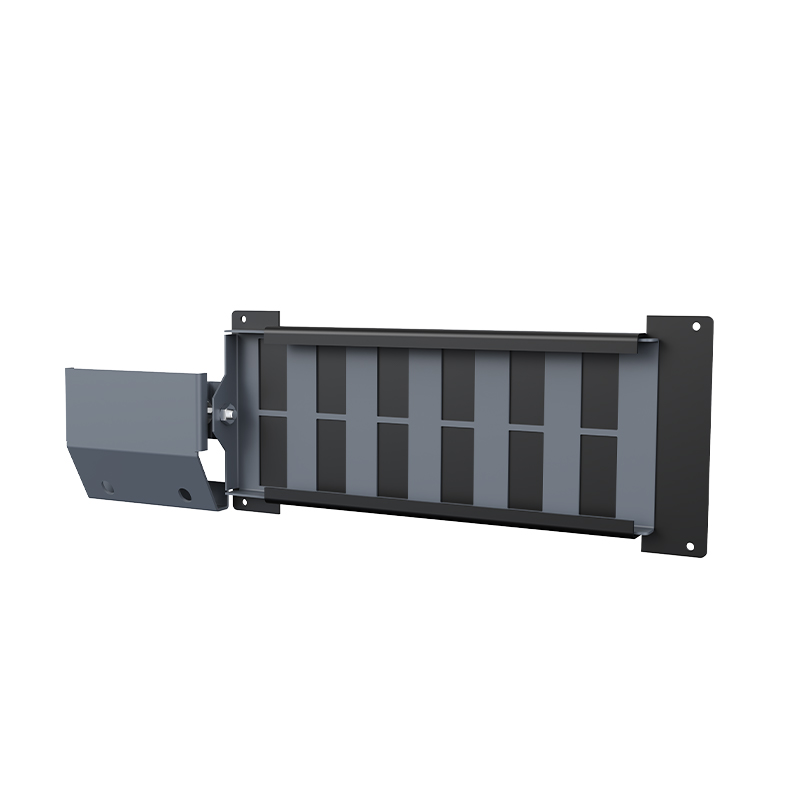

• Вся серия GP оснащена интеллектуальной системой пылеудаления с зонально-секционным отводом дыма, которая одновременно удаляет тепло и дым от резки, обеспечивая стабильность процесса.

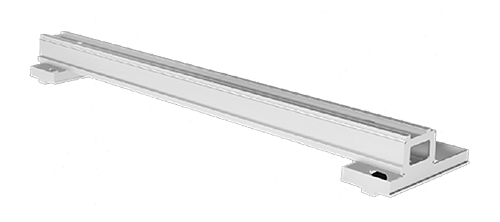

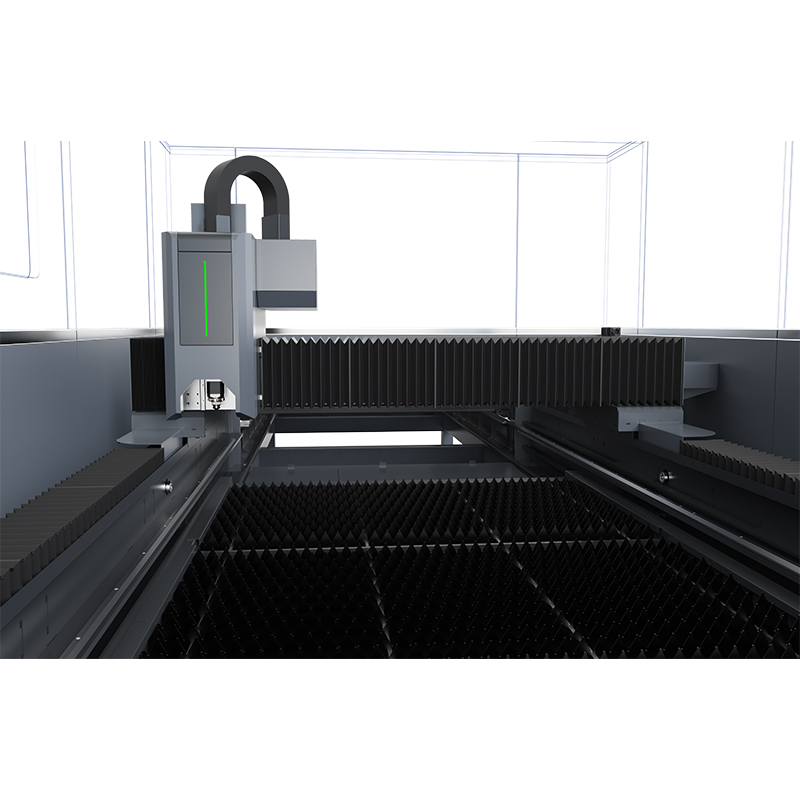

B. Алюминиевая траверса авиационного класса:
Изготовлена методом экструзии из авиационного алюминия с последующей монолитной сваркой. После отжига для снятия внутренних напряжений выполняется черновая обработка, затем проводится двойная вибрационная стабилизация и финишная обработка, что гарантирует прочность, жесткость и стабильность траверсы.
C. Механическая структура:
Компоненты от ведущих мировых производителей: двигатели, редукторы, высокоточные зубчатые рейки, направляющие и винтовые модули формируют высокоточную трансмиссионную систему для длительной стабильной работы оборудования.
| Двигатель | Ясукава | Импортный бренд |
| Направляющие | Хайвин | Тайваньский бренд |
| Редуктор | Мотоли / Мотоли | Отечественный топ-бренд |
| Зубчатая рейка | YYC | Тайваньский бренд |
| Винтовой модуль | Цзэнь | Отечественный топ-бренд |
D. Система безопасности:
Круглосуточная визуальная защита от столкновений: всенаправленные камеры визуального восприятия непрерывно отслеживают рабочий процесс, обеспечивая вашу безопасность.

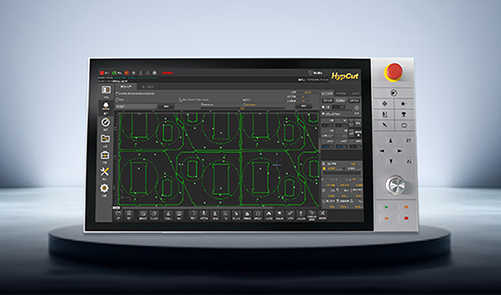

E. Система управления:
Полный комплект интеллектуальной операционной системы Байчу с простым управлением, интеллектуальным контролем резки и мощными функциональными модулями. Позволяет настраивать соответствующие технологические базы данных для различных материалов и толщин, отображает статус резки и текущее положение для быстрого выявления неисправностей.
Облачная система: обеспечивает удаленный мониторинг состояния оборудования, диагностику неисправностей и их анализ, а также облачный контроль оборудования в реальном времени.
F. Оптическая система:
Лазерные генераторы Жуйк обладают высокой эффективностью фотоэлектрического преобразования. Режущие головки Байчу значительно повышают производительность резки.
G. Система газоподачи:
Автоматическая система контроля газоподачи с точным управлением параметрами. Тип и давление вспомогательного газа могут автоматически настраиваться через ЧПУ без ручного вмешательства. Контроллер в реальном времени отслеживает фактическое давление газа на выходе режущей головки.
Все три газовые линии оснащены датчиками давления, контроля расхода и газовыми фильтрами.
H. Система автоматической смазки всего станка:
Высокоинтеллектуальная, полностью интегрированная, не требующая обслуживания система. Управляется одним нажатием, оснащена сигнализацией низкого давления масла и функцией автоматической остановки при отсутствии смазки, предотвращая износ станка из-за несвоевременной смазки.
Серия GP
| X Невозможно настроить ●Стандартная комплектация ○ Опциональная комплектация | ||||
| Модель станка | GP3015 | GP4020 | GP6025 | GP8025 |
| Рабочая зона (Д×Ш) | 3050 мм × 1530 мм | 4000 мм × 2000 мм | 6050 мм × 2530 мм | 8000 мм × 2500 мм |
| Максимальная нагрузка | 1500–3000 кг | 1500–35000 кг | 2000–6000 кг | 3000–8000 кг |
| Габаритные размеры станка | 9100 × 3000 × 2200 мм | 11100 × 3600 × 2200 мм | 15350 × 4050 × 2400 мм | 19950 × 4050 × 2400 мм |
| Масса оборудования | 6900 кг | 7800 кг | 16500 кг | 24000 кг |
| Ход по оси Z | 300–400 мм | 300–400 мм | 300–400 мм | 300–400 мм |
| Максимальная скорость перемещения | 130 м/мин | 130 м/мин | 150 м/мин | 150 м/мин |
| Максимальное ускорение | 1,2G | 1,2G | 1,5G | 1,5G |
| Точность позиционирования | 0,03 мм/м | 0,03 мм/м | 0,05 мм/м | 0,05 мм/м |
| Повторяемость позиционирования | 0,02 мм/м | 0,02 мм/м | 0,04 мм/м | 0,04 мм/м |
| Требования к электропитанию | 3-фазное 380В/50Гц или 60Гц | 3-фазное 380В/50Гц или 60Гц | 3-фазное 380В/50Гц или 60Гц | 3-фазное 380В/50Гц или 60Гц |
| Точность обработки | ||||
| Овальность круга Ø30мм | ±0,1 мм | ±0,1 мм | ±0,1 мм | ±0,1 мм |
| Разность смежных сторон □30мм | ±0,1 мм | ±0,1 мм | ±0,1 мм | ±0,1 мм |
| Разность смежных сторон □190мм | ±0,1 мм | ±0,1 мм | ±0,1 мм | ±0,1 мм |
| Разность диагоналей □190мм | ±0,05 мм | ±0,05 мм | ±0,05 мм | ±0,05 мм |
| Оптическая система | ||||
| Номинальная мощность | 3000~20000Вт | 3000~20000Вт | 6000~60000Вт | 6000~60000Вт |
