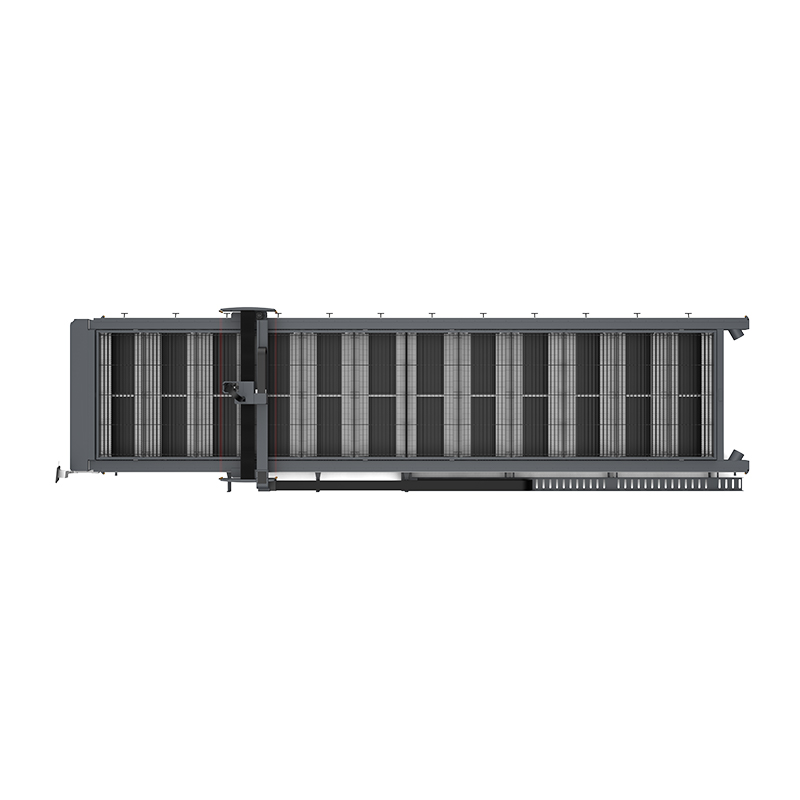

Серия GA13026: Одноплатформенный лазерный резак

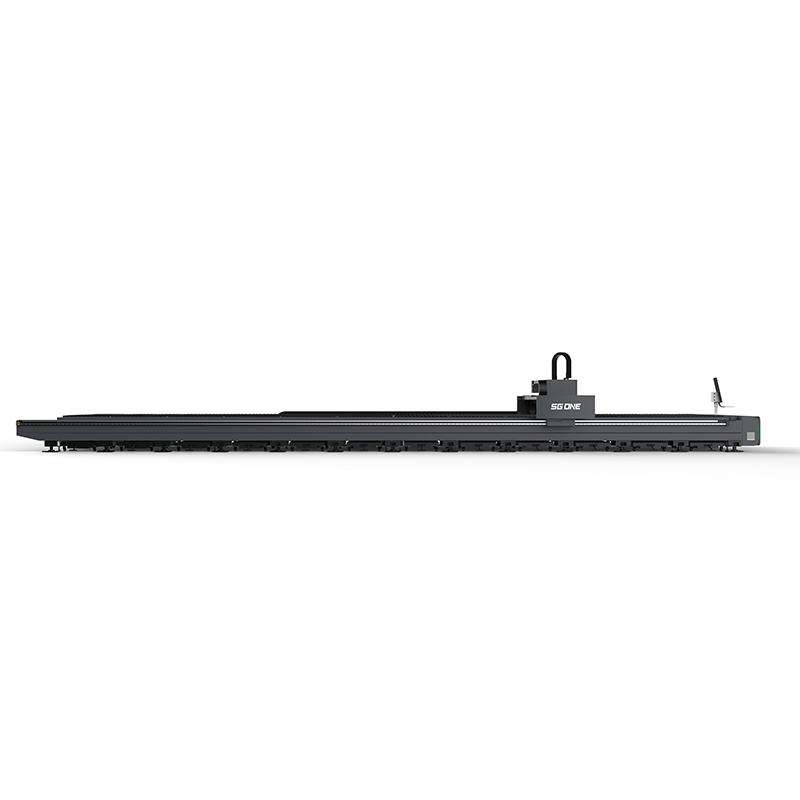

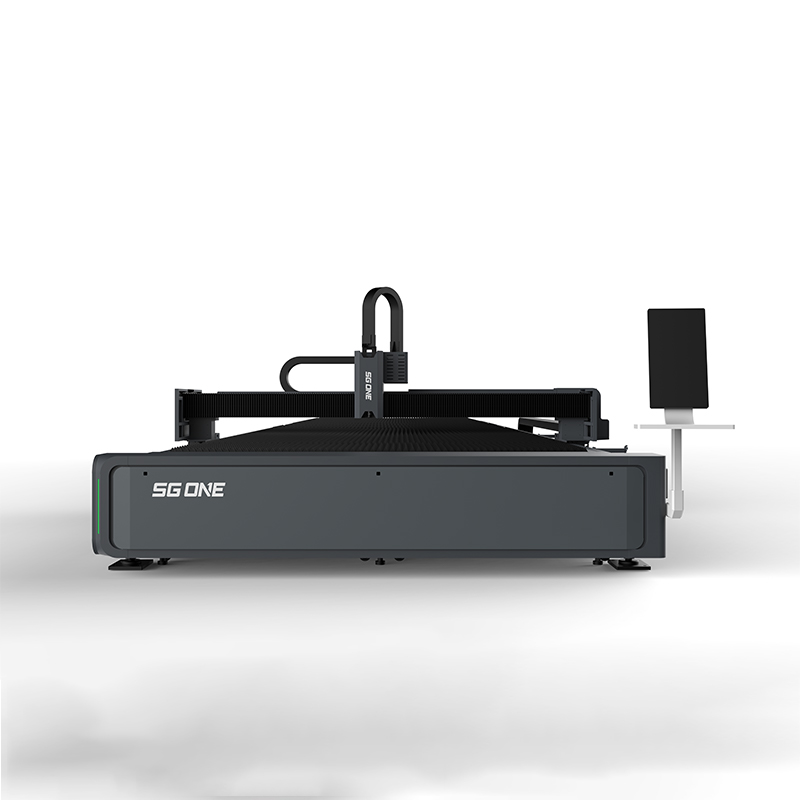

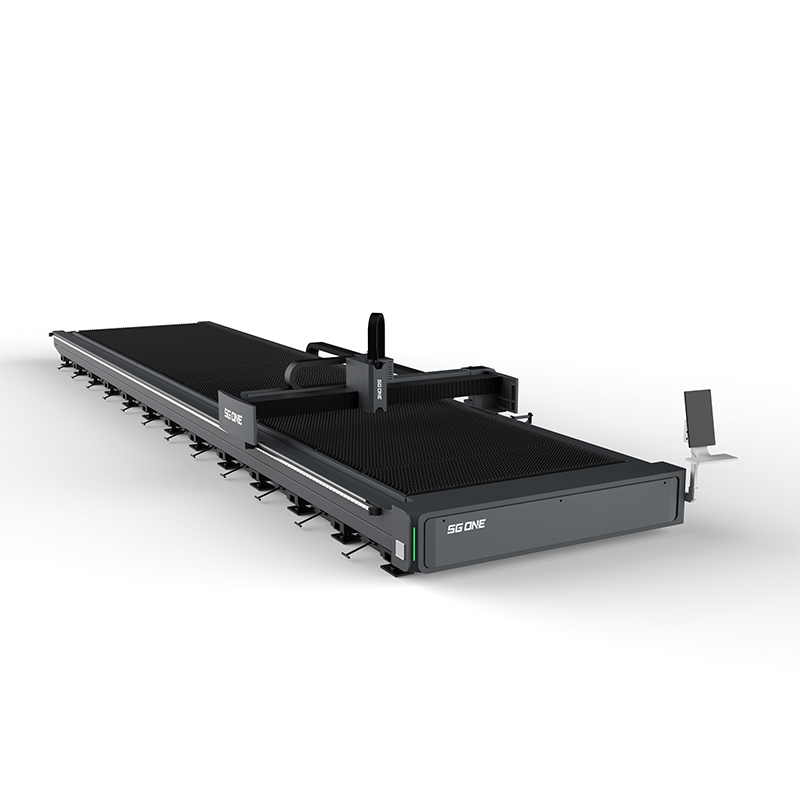

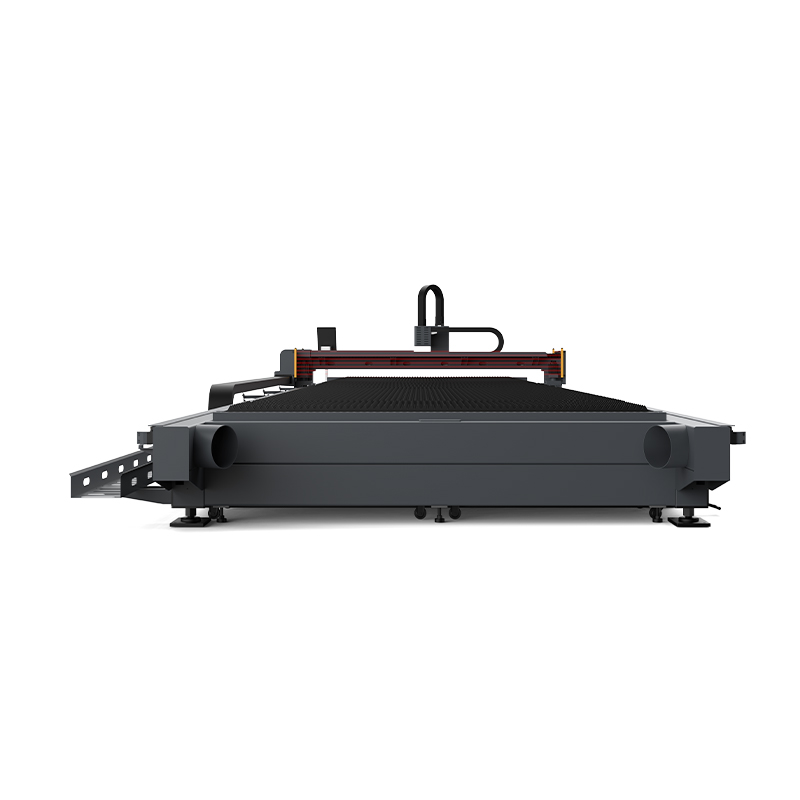

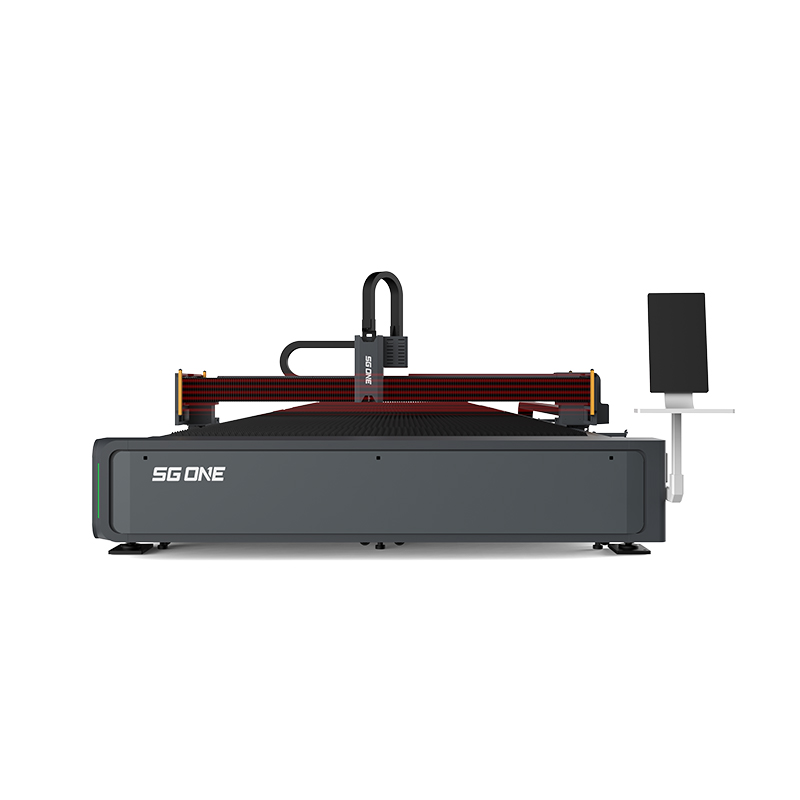

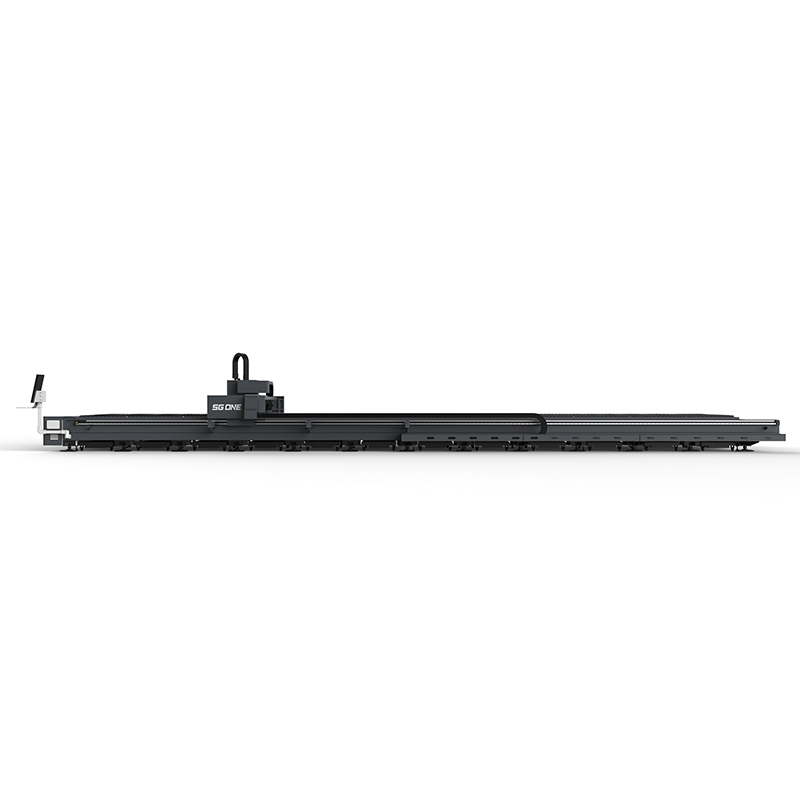

Серия GA с крупногабаритной станиной использует полуполую конструкцию, которая полностью исключает теплопередачу от лазера к станине. Основная конструкция не имеет зон нагрева и деформации, обеспечивая высокую жесткость станка, низкую резонансную частоту и увеличенный срок службы.
Описание
маркер

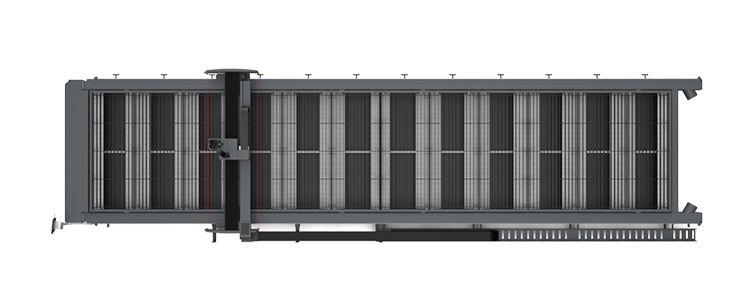

A. Конструкция станины:
Серия GA с крупногабаритной станиной использует полуполую конструкцию, которая полностью исключает теплопередачу от лазера к станине. Основная конструкция не имеет зон нагрева и деформации, обеспечивая высокую жесткость станка, низкую резонансную частоту и увеличенный срок службы.
Все модели серии GA оснащены интеллектуальной системой пылеудаления с зонально-секционным отводом дыма. Система следует за траекторией режущей головки, предотвращая накопление дыма при высокоскоростной работе оборудования.

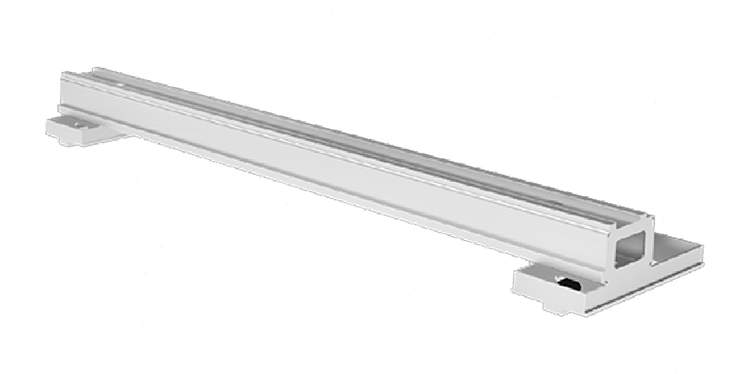

B. Алюминиевая траверса авиационного класса:
Изготовлена методом экструзии из авиационного алюминия с последующей монолитной сваркой. После отжига для снятия внутренних напряжений выполняется черновая обработка, затем проводится двойная вибрационная стабилизация и финишная обработка, что гарантирует прочность, жесткость и стабильность траверсы.
C. Механическая структура:
Компоненты от ведущих мировых производителей: двигатели, редукторы, высокоточные зубчатые рейки, направляющие и винтовые модули формируют высокоточную трансмиссионную систему для длительной стабильной работы оборудования.
| Двигатель | Ясукава | Импортный бренд |
| Направляющие | Хайвин | Тайваньский бренд |
| Редуктор | Мотоли / Мотоли | Отечественный топ-бренд |
| Зубчатая рейка | YYC | Тайваньский бренд |
| Винтовой модуль | Цзэнь | Отечественный топ-бренд |

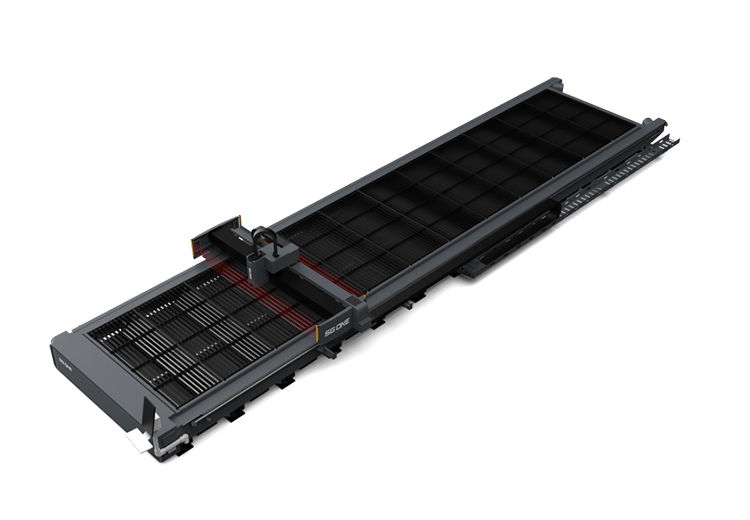

D. Система безопасности:
Крупногабаритные траверсы серии GA оснащены световыми барьерами спереди и сзади для постоянного мониторинга препятствий, снижая вероятность возникновения опасных ситуаций и обеспечивая эффективную защиту.

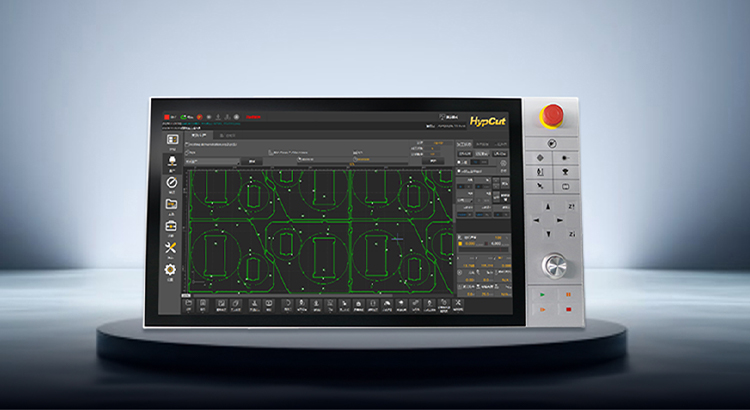

E. Интеллектуальная операционная система:
Полный комплект интеллектуальной операционной системы Байчу с простым управлением, интеллектуальным контролем резки и мощными функциональными модулями. Позволяет устанавливать соответствующие технологические базы данных для различных материалов и толщин, отображает статус резки и текущее положение для быстрого выявления неисправностей.
Облачная система: обеспечивает удаленный мониторинг состояния оборудования, диагностику неисправностей и облачный контроль в реальном времени.
F. Оптическая система:
Лазерные генераторы Жуйк обладают высокой эффективностью фотоэлектрического преобразования. Режущие головки Байчу значительно повышают производительность резки.
G. Система газоподачи:
Автоматическая система контроля газоподачи с точным управлением. Тип и давление вспомогательного газа могут автоматически устанавливаться через ЧПУ без ручного вмешательства. Контроллер в реальном времени отслеживает фактическое давление газа на выходе режущей головки.
Все три газовые линии оборудованы:
Датчиками давления
Контролем расхода
Газовыми фильтрами
H. Система автоматической смазки:
Высокоинтеллектуальная, полностью интегрированная и не требующая обслуживания система. Настраивается одним нажатием, имеет сигнализацию низкого давления масла и автоматическую остановку при отсутствии смазки, предотвращая износ оборудования из-за недостаточной смазки.
Серия GA
| Серия GA | ||||
| Модель станка | GA3015 | GA4020 | GA6025 | GA8025 |
| Рабочая зона (Д×Ш) | 3050 мм × 1530 мм | 4000 мм × 2000 мм | 6050 мм × 2530 мм | 8000 мм × 2500 мм |
| Максимальная нагрузка | 1000-2500 кг | 1200–2500 кг | 1500–4500 кг | 2000–5000 кг |
| Габаритные размеры станка | 4800 × 2400 × 1900 мм | 5900 × 2400 × 1900 мм | 8000 × 3900 × 2000 мм | 10300 × 3900 × 2000 мм |
| Масса оборудования | 1800-3000 кг | 2000–3500 кг | 3500–6500 кг | 4500–7000 кг |
| Ход по оси Z | 100 мм | 100 мм | 100–150 мм | 120–150 мм |
| Максимальная скорость перемещения | 100 м/мин | 100 м/мин | 120 м/мин | 120 м/мин |
| Максимальное ускорение | 0,8G | 0,8G | 1,0G | 1,0G |
| Точность позиционирования | 0,03 мм/м | 0,03 мм/м | 0,03 мм/м | 0,05 мм/м |
| Повторяемость позиционирования | 0,02 мм/м | 0,02 мм/м | 0,02 мм/м | 0,04 мм/м |
| Требования к электропитанию | 3-фазное 380В/50Гц или 60Гц | 3-фазное 380В/50Гц или 60Гц | 3-фазное 380В/50Гц или 60Гц | 3-фазное 380В/50Гц или 60Гц |
| Точность обработки | ||||
| Овальность круга Ø30мм | ±0,1 мм | ±0,1 мм | ±0,1 мм | ±0,1 мм |
| Разность смежных сторон □30мм | ±0,1 мм | ±0,1 мм | ±0,1 мм | ±0,1 мм |
| Разность смежных сторон □190мм | ±0,1 мм | ±0,1 мм | ±0,1 мм | ±0,1 мм |
| Разность диагоналей □190мм | ±0,05 мм | ±0,05 мм | ±0,05 мм | ±0,05 мм |
| Оптическая система | ||||
| Номинальная мощность | 3000-12000 Вт | 3000~20000Вт | 3000~20000Вт | 3000~20000Вт |
